Realsense2 Camera

机器人上装备了intel RealSense D435摄像头，可以获得RGB和深度图像，realsense_ros 包是intel提供的用于调用D435摄像头的ros功能包。

启动摄像头

• realsense_ros 包位置

  /home/lemon/robot_ros_application/catkin_ws/src/realsense/realsense2_camera

• launch文件路径

  /home/lemon/robot_ros_application/catkin_ws/src/realsense/realsense2_camera/launch/RobanD435camera.launch

• 使用launch文件启动摄像头

  source ~/robot_ros_application/catkin_ws/devel/setup.bash
  roslaunch realsense2_camera RobanD435camera.launch

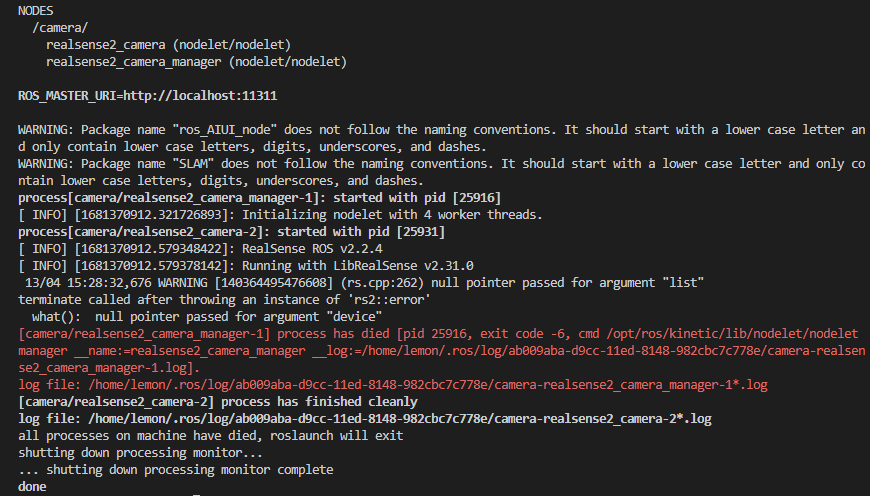

节点输出topic

节点发布的主题主要有：

• 相机内参

  /camera/color/camera_info

• rgb图像信息

  /camera/color/image_raw

• 未对齐的深度信息

  /camera/depth/image_rect_raw

• 与rgb图像对齐的深度信息

  /camera/aligned_depth_to_color/image_raw

  需要在launch文件中设置align_depth参数为true才有这个主题输出

订阅RGB图像

• Python 示例

  #! /usr/bin/env python
  # coding=UTF-8

  import rospy                                        # ros 的 python 库
  from cv_bridge import CvBridge, CvBridgeError       # 用于将 msg 数据类型的图像转成 opencv 图像格式的库
  from sensor_msgs.msg import Image                   # topic 的消息类型
  import cv2                                          # opencv-python 库
  import numpy as np

  class Vision():
      def __init__(self):
          self.topic_name = '/camera/color/image_raw'      # 消息名称
          self.__cv_bridge = CvBridge()
          rospy.Subscriber(self.topic_name, Image, self.__image_callback, queue_size=1)   # 定义消息订阅者，包含消息名称、消息类型、消息回调及队列大小等

      def __image_callback(self, msg):                # 消息回调函数，收到的消息在 msg 中
          try:
              image_origin = self.__cv_bridge.imgmsg_to_cv2(msg, msg.encoding)   # 通过cv_bridge转化为numpy矩阵格式
          except CvBridgeError as err:
              rospy.logerr(err)
              return
          print("image shape is {}".format(image_origin.shape)) # 打印图片的shape
          cv2.imshow("image",image_origin)            # 显示图片
          cv2.waitKey(1)

  def rosShutdownHook():                              # 当节点退出时会调用
      rospy.loginfo("VisionTest node is killed.")

  if __name__ == "__main__":
      rospy.init_node("VisionTest", anonymous=True)   # 初始化 ros 节点
      rospy.on_shutdown(rosShutdownHook)              # 设置节点退出时的调用
      chinV = Vision()
      rospy.spin()


  以上示例通过订阅'/camera/color/image_raw'主题获取到rgb图像消息，通过cv_bridge将ros消息转换为opencv图片格式(即numpy数组)并显示。

订阅深度信息

• Python 示例

  #! /usr/bin/env python
  # coding=UTF-8

  import rospy                                        # ros 的 python 库
  from cv_bridge import CvBridge, CvBridgeError       # 用于将 msg 数据类型的图像转成 opencv 图像格式的库
  from sensor_msgs.msg import Image                   # topic 的消息类型
  import cv2                                          # opencv-python 库
  import numpy as np

  class Vision():
      def __init__(self):
          self.topic_name = '/camera/aligned_depth_to_color/image_raw'      # 消息名称
          self.__cv_bridge = CvBridge()
          rospy.Subscriber(self.topic_name, Image, self.__image_callback, queue_size=1)   # 定义消息订阅者，包含消息名称、消息类型、消息回调及队列大小等

      def __image_callback(self, msg):                # 消息回调函数，收到的消息在 msg 中
          try:
              image_origin = self.__cv_bridge.imgmsg_to_cv2(msg, msg.encoding)   # 通过cv_bridge转化为numpy矩阵格式
          except CvBridgeError as err:
              rospy.logerr(err)
              return
          print("depth shape is {}".format(image_origin.shape))

  def rosShutdownHook():                              # 当节点退出时会调用
      rospy.loginfo("VisionTest node is killed.")

  if __name__ == "__main__":
      rospy.init_node("VisionTest", anonymous=True)   # 初始化 ros 节点
      rospy.on_shutdown(rosShutdownHook)              # 设置节点退出时的调用
      chinV = Vision()
      rospy.spin()


  通过以上示例，可以从/camera/aligned_depth_to_color/image_raw主题获取到与rgb图片对齐的深度图像矩阵，大小为 (高x宽)=(480x640)。获取到该矩阵后，即可单独提取出图像中每个像素点的距离，单位为mm(注意如某些区域获取到的距离为0表示像素点的距离无效，最小深度距离约为 0.28m)
